一  工作原理

   CYSP电源浪涌保护器分为箱式和模块式两种，均采用了非线性特性极好的过电压保护元件。在正常情况下，电源浪涌保护器处于高阻状态，漏电流极低，从而保证电源系统正常供电。当电源系统出现浪涌过电压时，CYSP电源浪涌保护器立即在纳秒级的时间内导通，将过电压的幅值限制在设备的安全工作范围内，同时将浪涌能量入地释放掉。随后，电源浪涌保护器又迅速变为高阻状态，从而不影响电源系统的正常供电。

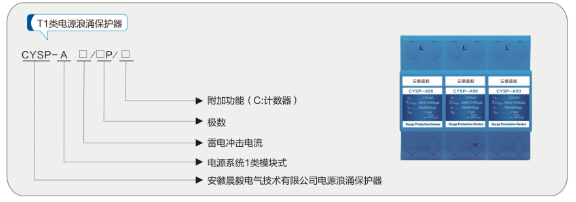

二  型号定义

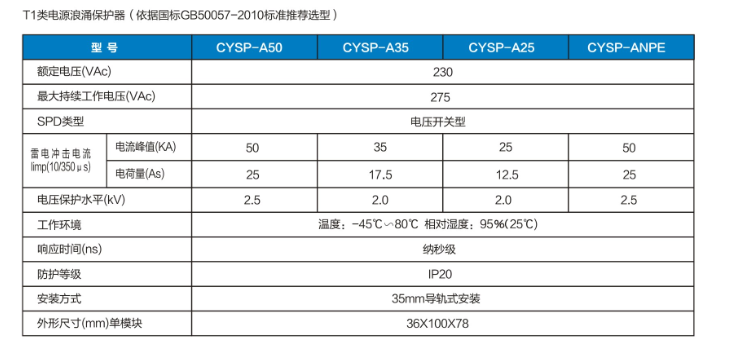

三  技术参数

四  产品特色

1、可靠的热脱扣保护装置

      CYSP电源浪涌保护器采用先进的低温焊接生产工艺，内置故障永久断开装置，具有极高的安全可靠性。当保护器遭受到超过最大通流容量的浪涌电流冲击破坏时，能够迅速分离脱扣，断开与电源的连接，避免芯片过热而引起的故障。

2、独特的短路过流脱扣功能

        CYSP电源浪涌保护器采用特殊的拓扑电路系统，具有多重熔断保护功能，即单个模块内并联多个芯片，每个芯片都同时具有热熔断和过流熔断功能。当单个芯片老化失效后，不影响其他芯片的正常工作。为目前浪涌防护行业中级别最高的故障保护系统，真正做到安全可靠。

3、独特的热备份功能

       一般浪涌保护器，受连续浪涌（如雷电电磁脉冲）侵扰时，其中的MOV单元老化或失效后，因不能及时更换，当后续浪涌到来时，设备将直接暴露在冲击电流和冲击电压之下，使得设备损坏。CYSP系列浪涌保护器的核心原件通过严格的参数筛选、性能匹配，以其独特的拓扑结构连接，保证了每组MOV模块性能的一致性和稳定性，其中一组失效后，另外一组立即投入继续工作，这种热备份功能可以最大限度地保护电气设备，具有重要的实际意义。

4、浪涌识别技术

      在模块内装入识别开关，此开关可以识别浪涌，正常工作时处于常开状态，仅在出现浪涌时候的纳秒级时间内闭合。此开关可以防止漏流，延缓元件老化，提高产品寿命。

5、可靠的老化告警方式

      可视告警指示：绿色（正常）、红色（故障）工作状态一目了然。

6、通流容量大，残压低

      雷电冲击电流limp达到50kA。

7、响应时间快

      在纳秒级时间内动作。

8、采用一体化设计，外观美观，安装方便

      模块式的采用标准化设计，更换方便，标准35mm导轨，可直接装入配电柜和配电箱。

      箱式采用增强型金属外壳，提高防护等级，可以在柜体外壁挂式安装。

9、遥信触点

        CYSP电源浪涌保护器可带有遥信触点功能，遥信触点是一组常开/常闭触点，如果保护器的一个模块或多个模块失效，触点状态发生转变，发出故障信息。

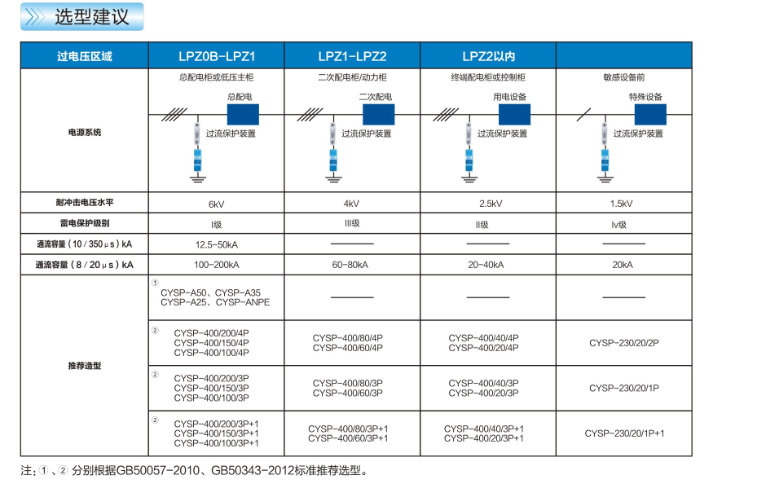

 五  选型建议
